温度在线监测主要是针对高低压开关柜内母排搭接点，断路器触头、电缆接头及大电流设备等电气连接点的温度进行监测，防止在运行过程中因氧化、松动、灰尘等因素造成接点接触电阻过大而发热成为隐患，温度在线监测能够提升设备安全保障，及时、持续、准确反映设备运行状态，避免安全事故的发生，降低设备事故率。

      安科瑞（Acrel-2000T无线测温系统）电气接点无线测温方案由无线温度传感器、收发器、显示单元组成。温度传感器直接安装于发热接点，通过无线射频技术将测温数据发送至测温终端。

应用场景

      泛在电力物联网、钢厂、水泥厂、煤矿厂、化工厂、医院、机场、电厂、数据中心、等厂矿企业、变配电

功能特点

     1）传感器安装于断路器触头、母排、电缆搭接点等发热部位，采集温度量并通过无线方式传输

     2）具有实时监测、超温告警等功能

     3）可帮助值班人员尽早发现问题，消除隐患，确保电力设备安全运行

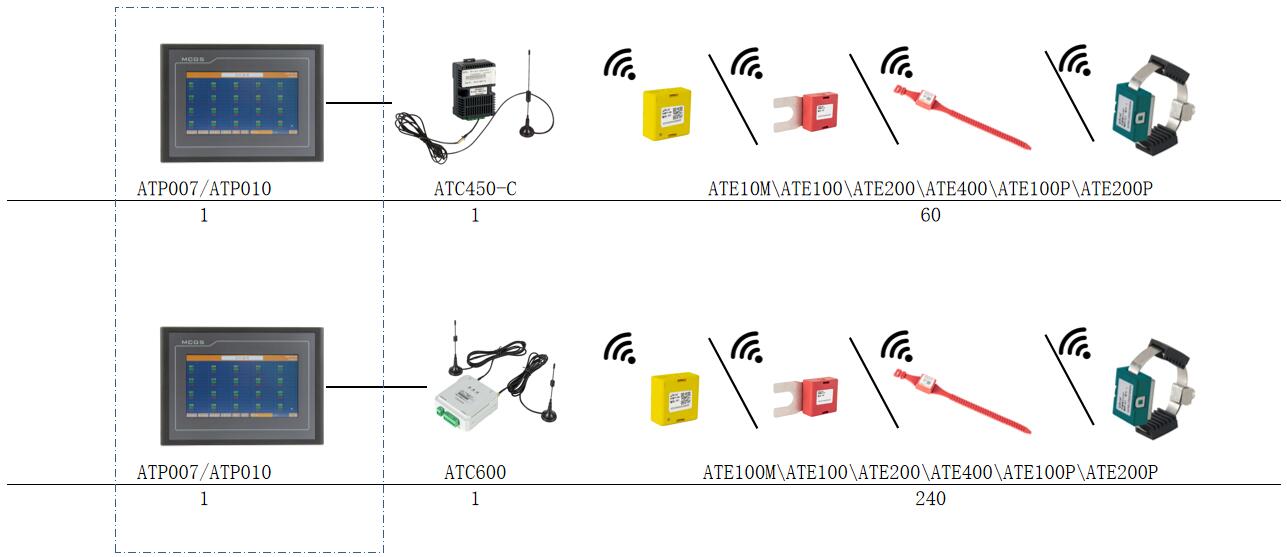

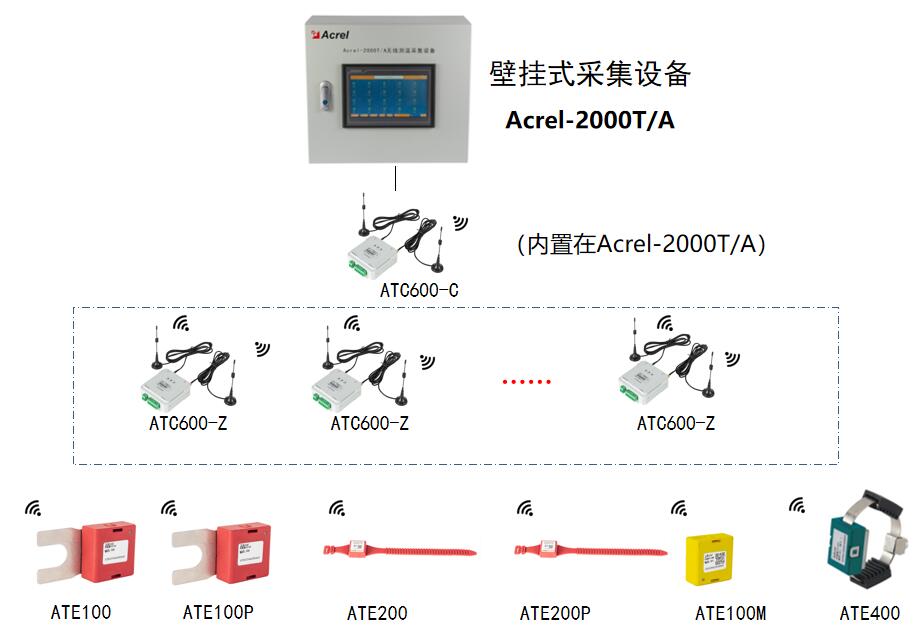

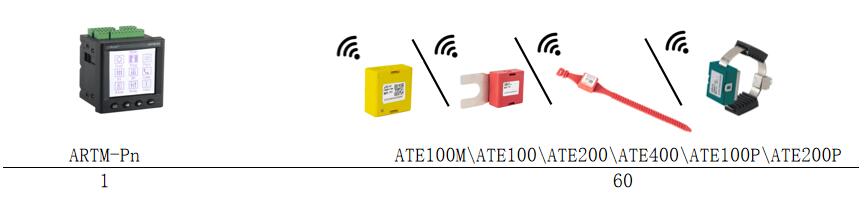

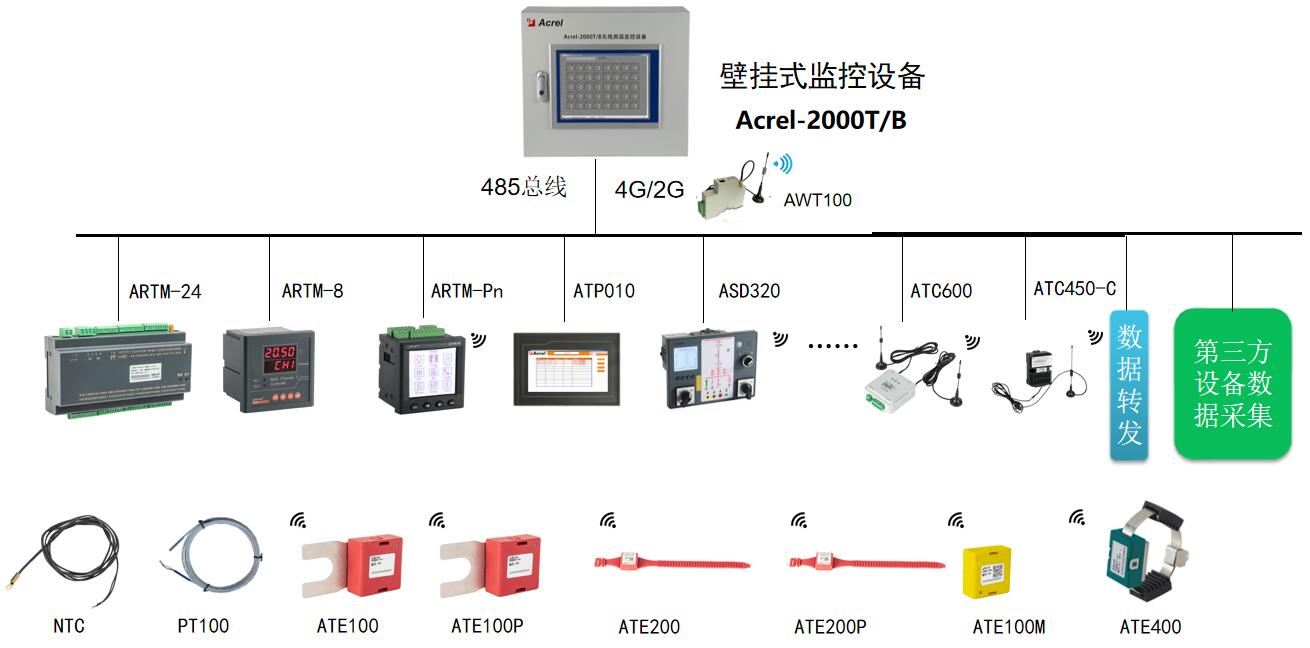

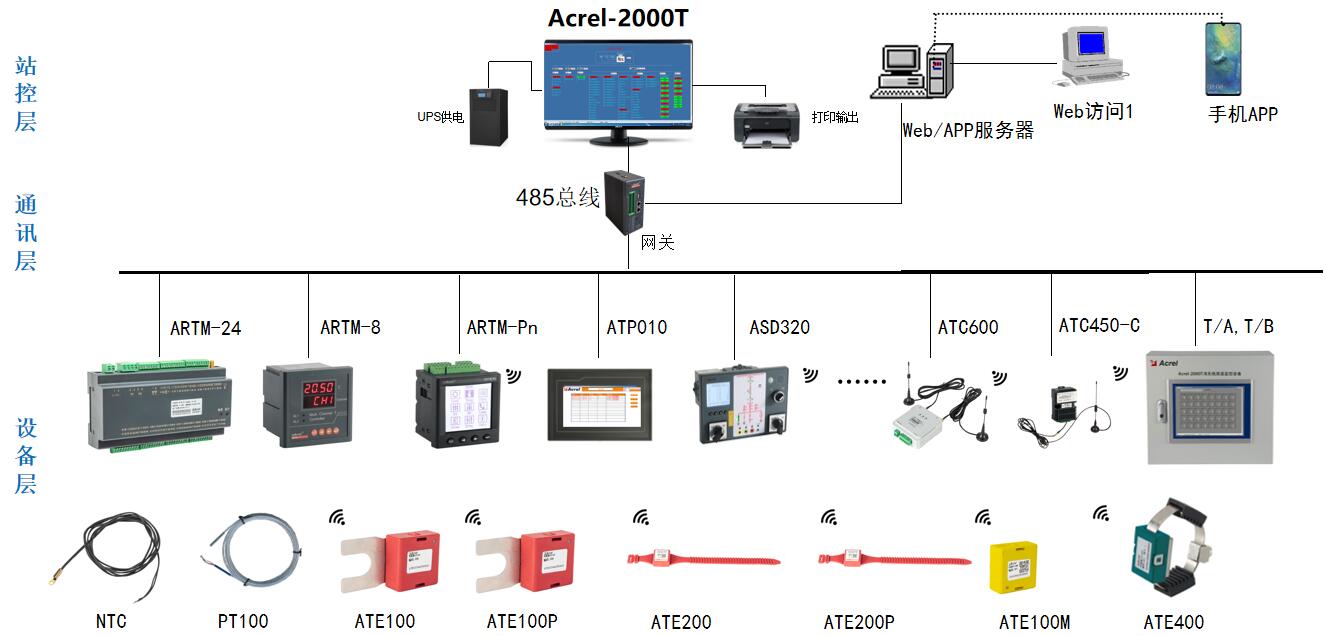

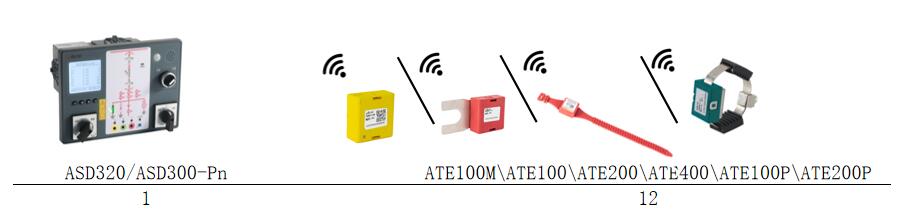

拖扑图

a.电池供电型无线温度传感器

安装于断路器触头、母排、电缆搭接点等发热部位，采集温度量并通过无线方式传输的传感器。

b. CT感应取电无线温度传感器

安装于断路器触头、母排、电缆搭接点等大电流处，采集温度量并通过无线方式传输的传感器。

c. 复合型无线传感器ACE100

d. PT100/NTC

e. AHE100

a.接收单元

b.显示单元

注: 1、ATE200表带延长线300mm，5元/根，型号为BD-6。ATE400合 金片标配570mm，2根，若安装位置周长超过270mm时需要增订合金片，10/根， 型号为ATE400-1J85-1。

2、ARTM-Pn上收发器连接线标配4米，多出部分按4元/米,选配“-E”电参量测试功能，面价加500元/台。

3、ATP007/ATP010触摸屏 下单时备注“无线测温产品”。

4、ARTM8配合使用的PT100传感器建议客户自购。

5、ARTM-24面价为2000，若选配PT100或NTC单独下单;若选配1路温湿度，则单独下单温湿度传感器WH-3和温湿度传感器连接线ARTM-INC0703K-4M (标配4m)，面价分别是120元和80元。

6、选配LoRA面价200元。

注6: Acrel-2000T/A下单型号为Acrel-2000T/A-600C-2ZJ，标配一个ATC600-C。
