AIM-D100-ES直流绝缘监测仪可以应用在100~1500V的直流系统中，用于在线监测直流不接地系统正负极对地绝缘电阻，当绝缘电阻低于设定值时，发出预警或报警信号。
产品主要针对DC 100~1500V范围的储能直流系统的绝缘监测而设计，也可以应用在发电厂家、变电站的直流屏、电动汽车充电装置、UPS供电系统、光伏直流系统及其它直流电网等直流系统。

项目		技术指标
辅助电源		DC 9~36V
最大功耗		≤6W
电压监测	电压范围	DC 100~1500V
	测量精度	0.5级
绝缘监测	绝缘电阻范围	1kΩ~10MΩ
	预警报警范围	10kΩ~10MΩ
	测量精度	1~10kΩ：±1k；10k~500k：≤3%
	系统泄漏电容	≤5μF
	绝缘监测时间	500ms/次；1000ms/次
报警方式		LED指示灯
通讯方式		RS485通讯，Modbus-RTU协议
安装方式		壁挂式安装，导轨安装（随货塑料支架）
防护等级		IP30
环境参数	工作温度	-40~+75℃
	存储温度	-40~+125℃
	相对湿度	<95%，不结露
	海拔高度	<2000m

■ 电阻监测功能。产品可以监测直流系统正负极对地的绝缘电阻，当绝缘电阻低于设定的预警和报警值时，能发出预警和报警信号。
■ 电压监测功能。产品可以监测直流系统正负极之间的电压，正负极对地电压，测量范围为100~1500V。
■ LED指示功能。产品面板具有运行、通讯和故障LED指示灯，可以显示产品状态。
■ 通讯组网功能。产品具有1路RS485接口，采用Modbus-RTU协议，可以进行数据交互。

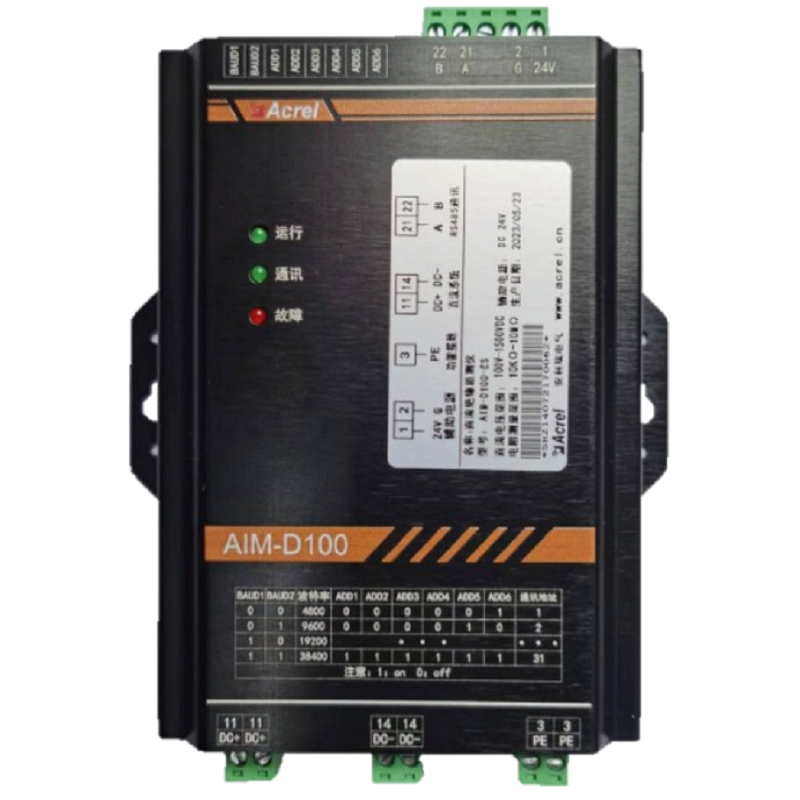

■ 金属外壳。产品采用金属外壳，壁挂式安装，也可以使用配件导轨安装。
■ 插拔端子。产品采用插拔端子接线，方便接线和安装。

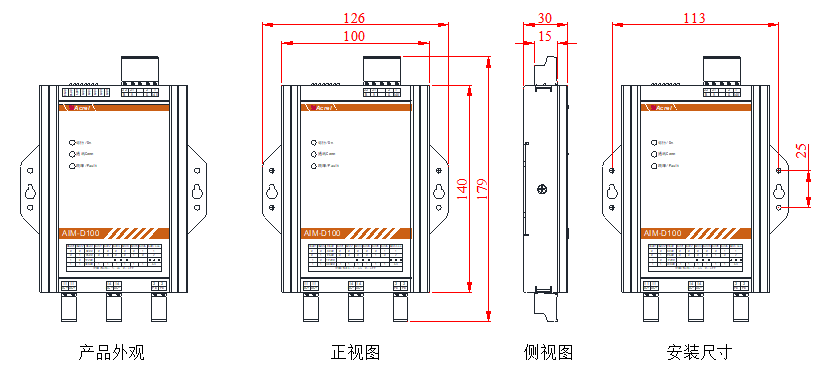

AIM-D100-ES型直流绝缘监测仪采用金属外壳，其外形尺寸如下图所示。（单位：mm）
