上海徐工工程机械有限公司电力监控系统
时间: 2020-09-11 15:38 发布人:admin
基本信息:
项目名称:上海徐工工程机械有限公司电力监控系统
项目地点:上海
实施时间:2016年7月

项目简介:
上海徐工位于上海临港奉贤园区。主要生产制造挖掘机、推土机、大型起重机械以及面对海外的主机和关键结构件,还将建设研发和销售服务中心,后续发展港口机械、海工装备等战略性产业主机和核心零部件。项目全部建成后上海制造基地将作为徐工集团面向海外的窗口,发展全新的产业和产品以支撑徐工3000亿元的战略目标。安科瑞电气股份有限公司于2016年7月承接了上海徐工工程机械有限公司电力监控系统的设计与实施,旨在通过该系统实现上海徐工工程机械有限公司电力系统的集中管理和检测,实现远程智能化配电系统。

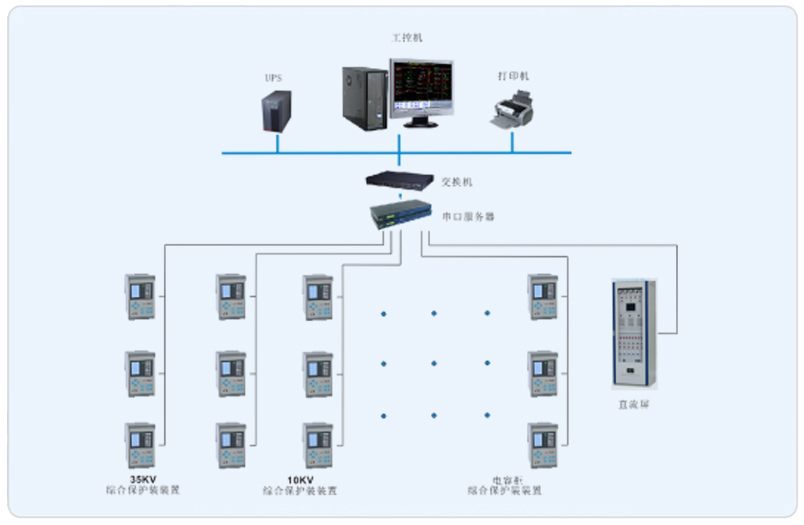

本项目有两路35KV电源进线,经两台12500KVA变压器变压为10KV对项目进行供电,系统采用Acrel-2000型电力监控系统,整个系统采用网络分布式结构,监控主机2层变电所值班室,综合保护装置、直流屏、多功能仪表等设备采用RS485总线组网接入变配电站内的数据采集器,进而接入变电站值班室电力监控主机。该项目实现了上海徐工工程机械有限公司变电站电力系统的智能管理。

系统实现的功能:
1.实现了各类用电设备的一次系统图显示、各回路实时电参量遥测、遥信,重要回路电能报表、直观地显示低压系统各回路的运行状况。
2.各回路三相电流、电压、功率、频率、电能数据、断路器隔离开关、地刀等合、分状态等查询、打印及导出。
3.重要回路电能按时间短进行查询计算、打印、导出。
4.各进线回路及重要出线回路电流负荷趋势曲线历史记录查询。
5.各回路通讯状态实时显示。
6.35KV高压柜遥控分合闸。
