摘要:通过对医院用电安全进行探讨,以此希望为医院后勤电力部门提供参考。
关键词:用电安全;医院;管理
引言
医院作为当前保障人们群众生命健康的地方, 其用电的安全与其他行业相比显得尤为重要。一旦 在运行过程中出现用电故障,将给医院的运行带来 严重的损伤。同时,随着就医患者的不断增多,也给 当前的医院用电提出了更多的要求。因此,如何加强 医院用电安全和管理,成为当前医院电力部门思考的重点。
1当前医院用电安全方面存在的问题
1)缺乏合理和规范的用电线路。对医院来讲,合 理、规范的医院供电线路是保障医院安全用电的基 础,也是根本。但是,当前大部分医院在供电线路的 布局方面比较残旧,线路的布局方面也不是非常的 规范,从而给用电安全埋下了很大的安全隐患。2 )用 电安全管理制度不严。在医院管理中,各种医疗设备 长期使用,导致设备的绝缘层出现老化、受潮、外露 等问题,并引发线路的漏电、短路等,甚至引发医院 岀现火灾等问题。3)缺乏制定特定的应急预案。在医 院中存在着很多比较重要的部门,如ICU病房、手术 室等,这些特殊的地方如果一旦出现用电的安全,将 严重的影响对病人的治疗,并很可能引发一些不可 预测的后果。但是,当前很多的医院却缺乏对这些特 定场所用电安全的应急预案,在岀现断电、短路等故 障情况下无可避免的会严重影响患者的治疗。4)缺乏用电安全的意识。在不同的临床科室中,医护人员 缺乏用电安全方面的意识,如不关闭设备电源,不注 重对设备的检查等,导致医院的医疗设备出现故障。 通过这样的问题,延误了患者的治疗的时机,并很容 易引发医疗方面的纠纷
2提高医院用电安全的对策
2.1加强对医院供电线路的规范和安装
要保障医院的正常运行,笔者认为必须从规范供 电线路,加强设备的安装入手,其必须做好以下工作:
1)把好对设备的采购关。在对用电安全项目进 行立项的时候,就必须充分的对项目设备质量进行 检查,査看其是否符合相关的电气设备标准,严 禁在医院设备的采购中使用不合格的产品。2)严格 把握设备的安装。在设备安装过程中,供电管线及其 附属的设备等必须要符合医疗器械的要求,并严格 按照标准,对各个病房或者各个医疗单元安装相应 的接地设备,从而避免线路损坏导致外壳带电所带 来的人员触电事故,同时还可以防止在雷击给开关 箱、医疗器械设备等的损坏。3)在对医院的病房及其 下属的各个医疗单位在逬行布线中,其所有的插座 必须要根据规定进行界限,必须保证火线、地线和零 线不能进行调换,并要仔细的检查其中火线、零线等 是否存在接错的地方。如果一旦岀现差错,将给整个 医院带来灾难性的后果。
2.2加强对重点医疗单位的电力保障供应
1)对于手术室内配电、核磁共振、同位素扫描、 CT照片、心血管造影等设采用双路电源末端切换方 式;电源必须通过专线的方式,由变电所直接进行供 电,并给每个手术室单独的配备一个配电箱,容量不 得小于8 kVAo如果需要和病人单独接触,则尽量采 用单相接电的方式。2)对医院当中的数字化的设备 来讲,这类设备对电压的要求比较高,因此,这类设 备本身对电压提出了更为严格的要求。在此类设备 中,通常采用专门的变压器对其进行供电,并且设备 配线导线截面必须满足降压要求;3)在配电系统中, 必须设置绝缘监视装置,减小系统线路本身的长度, 同时对配电线路敷设钢管,从而减少对线路的干扰, 并采用双击保护开关对变压器二次出现进行保护。 4)根据医院的现实情况,对医院当前的供电线路进 行改造,并让整个线路合理化、科学化和规范化。同 时在医院中配置备用供电系统,一旦出现电路故障 可直接通过备用电源对重点场所进行保障。
2.3加强线路管理制度
针对供电线路在安全用电中存在的线路老化、 受潮、漏电等相关的情况,笔者认为必须要从以下几 点入手:
1)加强对线路的巡查。通过采用定期和不定期 的方式,对医院用电线路进行抽査和全面排查,如定 期对医院某个片区的供电线路进行全面清查,查看 其是否存在相关的安全隐患。2)加强对线路进行日 常的维护。通过对现场的用电设备、线路等进行经常 性的检查,对其中出现的问题及时进行维护和处理, 并记载维修的时间、类型和处理方式。3)加强对电气 工人的培训,必须在经过统一培训并考试通过后方 可上网叫
2.4提高医院人员的安全用电意识
医护人员作为各种医疗设备、设施的操作这,其 操作水平的高低将直接决定设备使用的效率。通过 正常的使用将提高病人检査的效率,如果不能正确 操作,则将造成大量医疗设备的损坏。笔者认为需从 以下几点:
1)做好用电安全的宣传工作,并在医院树立人 人安全用电的安全意识和用电的环境,并建立安全 用电的制度,将可能出现的问题缩小到最小;2)加强 对电力专业人员的培训,以专业技能提高医院人员 自身的用电安全意识,并切实在实际的维修中消除 存在的隐患,确保医院员工能够将用电安全贯彻到 实处。
3安科瑞为医院安全用电提供的解决方案
3.1安科瑞Acrelcloud-6000安全用电云平台
安科瑞电气推出的安全用电监控云系统采用研发的剩余电流互感器、温度传感器、电气火灾探测器、故障电弧探测器、电气防火限流式保护器和中性安防,对引发电气火灾的主要因素(导线温度、电流、剩余电流、故障电弧等)进行不间断的数据与统计分析,并将发现的各种隐患信息及时推送给学校管理人员,指导学校实现时间的排查和治理,达到潜在电气火灾隐患,实现“防患于未然”的目的。
用户可以利用PC、手机、平板电脑等多种终端实现对平台的访问,查询包括系统信息、实时数据、报记录等在内的各种信息,使用方便。利用该系统为用户提供的低成本服务,能有提升企业的消防管理和电气设备水平,防范重大恶性火灾财产损失、尤其是重大恶性人员伤亡责任的发生。

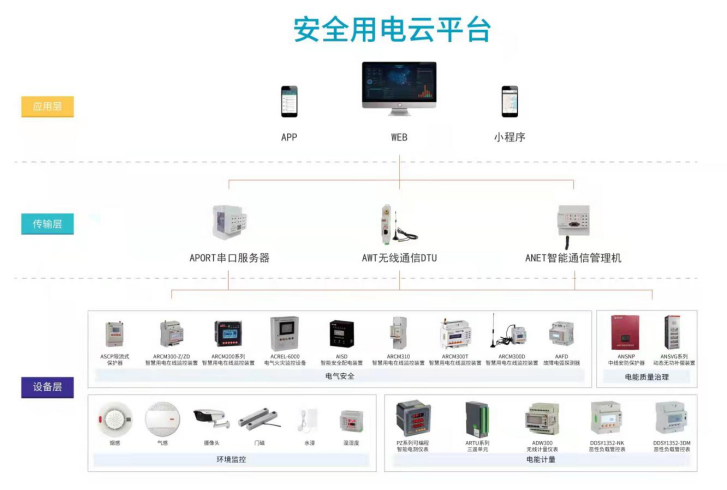

本系统的整体结构如图所示:
3.2硬件配置:

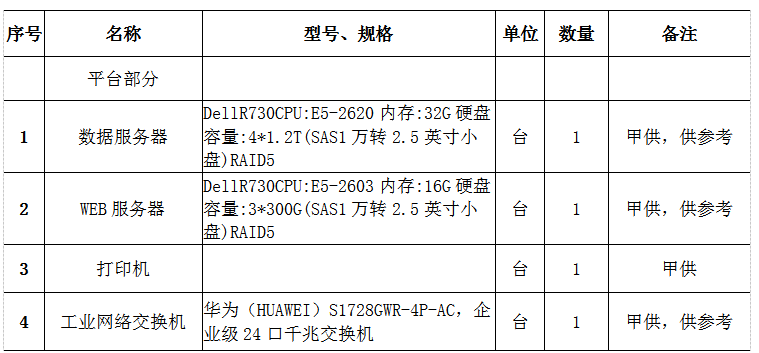

平台服务器:建议按照我方提供配置标准购买,或者客户自己租用阿里云资源。
站控管理层硬件配置:(如申请阿里云可忽略)
现场仪表硬件配置
序号 |
名称 |
型号、规格 |
单位 |
数量 |
备注 |
1 |
剩余电流火灾探测器(2G/4G/NB) |
ARCM300-Z-4G可以测量剩余电流,温度,电流,电压,功率,频率,GPRS通讯 |
只 |
1 |
安科瑞 |
2 |
漏电流互感器 |
AKH-0.66L-45
|
只 |
按需 |
安科瑞 |
3 |
线缆温度传感器 |
ARCM-NTC |
只 |
按需 |
安科瑞 |
4 |
无线DTU |
AF-GSM200需加SIM卡 |
只 |
1 |
安科瑞 |
5 |
故障电弧探测器 |
AAFD-40检测范围0-40A |
只 |
1 |
安科瑞 |
6 |
电气防火限流式保护器 |
ASCP200路GPRS额定电流:无线通讯0-63A |
只 |
1 |
安科瑞 |
7 |
中性安防保护器 |
监控中性线的漏电流 |
只 |
1 |
安科瑞 |
3.2.1现场仪表选型介绍--剩余电流火灾探测器
产品名称 |
剩余电流火灾探测器 |
产品型号 |
ARCM300-Z-4G |
ARCM200L-Z |
ARCM200BL |
产品外形 |
|
|
|
产品功能 |
当电线由于机械损伤、年久失修而导致绝缘层老化破损、负荷大而发热使得绝缘层 老化失效等原因,使得绝缘性能下降,导致电线与大地之间有不正常的电流通过,这种 现象就是漏电,也称为“剩余电流”。泄漏电流流入接地点处形成发热现象,当流入接 地点周围有易燃物时,经长期高温累积作用便会产生燃烧现象从而引发火灾。 ARCM系列电气火灾探测器可对配电回路的剩余电流、导线温度等火灾危险参数实 施监控和管理,集成度高,体积小巧,安装方便,防范因泄漏电流而导致的电气火灾。 |
3.2.2现场仪表选型--故障电弧探测器
产品名称 |
故障电弧探测器 |
产品型号 |
AAFD-40 |
AAFD-MU集中显示+传感器 |
产品外形 |
|
|
产品功能 |
故障电弧集中显示单元对接入线路中的故障电弧传感器进行统一检测。故障电弧传感器可以对故障电弧(包括故障并联电弧、故障串联电弧)进行有效的检测,当检测到线路中存在引起火灾的故障电弧时,显示单元可以进行现场的声光报警,并将报警信息传输给电气火灾监控设备。集中显示单元可同时通过对配电回路的剩余电流、导线温度等火灾危险参数实施监控和管理。
故障电弧集中显示单元适用于工业与民用建筑中10KW及其以下的电气线路,其保护线路长度不宜大于100米。产品遵循国标GB 14287.4-2014,可适用于养老院、学校、商业建筑、宾馆、工厂、库房、图书馆、办公室、家庭住宅、以及娱乐场所等。
|
3.2.3现场仪表选型--电气防火限流式保护器
产品名称 |
电气防火限流式保护器 |
产品型号 |
ASCP200-20D |
ASCP200-40B |
ASCP200-63D |
产品外形 |
|
|
|
产品功能 |
当低压配电回路发生短路故障时,ASCP200电气防火限流式保护器能以微秒 级速度快速(<150μs)限制短路电流以实现灭弧保护,从而能显著减少电气火灾事 故,有效克服传统断路器、空气开关和监控设备存在的短路电流大、切断短路电 流时间长、短路时产生的电弧火花大,以及使用寿命短等弊端. |
3.2.4现场仪表选型中性安防保护器
中性线的定义:三相电的星形接法是把每一相电源或负载的一端都接在中性点上,将中性点
引出的这条线叫中性线,这样就形成三相四线制或者五线制。也可不引出,形成三相三线制。现
在的低压配电线路,采用最多的是三相四线制,其中的三条线路分别用A、B、C代表三相,另一条中性线用N代表。

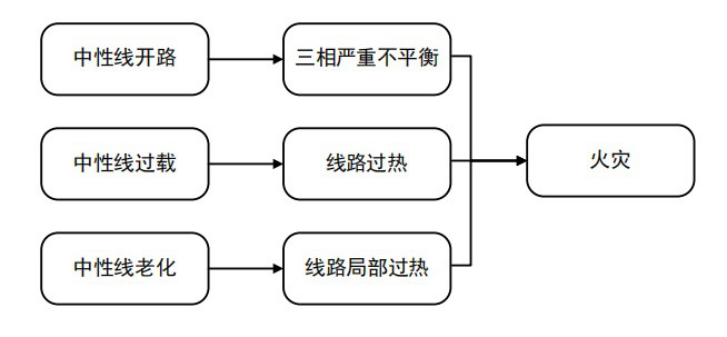

在三相四线制或五线制供电系统运行过程中,中性线引发火灾事故主要通过三种途径:
A.中性线长期过载导致中性线绝缘层老化,最后使得绝缘层燃烧引发火灾;
B.中性线故障使中性线开路,导致三相电严重不平衡,烧毁电气设备引发火灾。
C.中性线老化使线路局部过热,导致中性线绝缘层老化,最后使得绝缘层燃烧引发火灾。

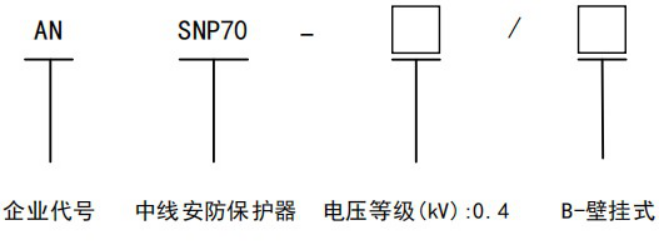

1)产品型号

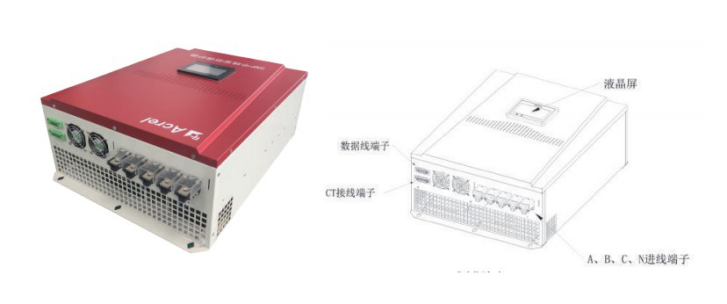

2) 模块接口示意

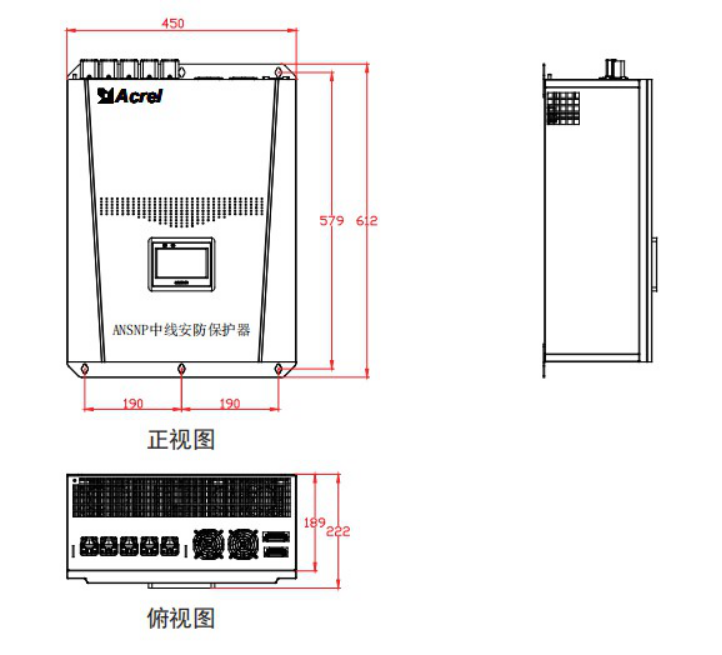

3)产品尺寸
规格型号 |
中性线输出电流(A) |
外形尺寸(mm) |
定位孔间距(mm) |
ANSNP70-0.4/B
|
0-200 |
深度(W) |
宽度(D) |
高度(H) |
纵向 |
横向 |
450 |
222 |
612 |
579 |
190*2 |
4结语
医院用电系统是一项非常复杂、系统的工程,必 须从制度、意识、预备方案、安装布线等方面着手才 能消除医院中存在的隐患,从而为保障医院的长远 运行奠定基础。
