医疗电气场所低压漏电保护与监控研究与应用
时间: 2022-04-04 19:34 发布人:admin
安科瑞电气股份有限公司上海嘉定201801
摘要:随着社会现代化的发展和科学技术水平的提高,在如今的医院、诊所、卫生站等医疗场所的实际工作中,电气化设备的应用也越来越广泛,电气化设备被应用到各式各样的医疗设备中去,手术器具、检测工具、急救工具等多种多样的医疗设备都将电子化技术应用于实际操作中,这也就更大程度上加大了电子化医疗设备安全使用的必要性。文章首先就当前以来工作电器设备使用现状进行简要阐述,指出其中存在的不足与弊端,最后就如何有效提高电子设备使用安全性提出了针对性建议与措施。
关键词:安科瑞;医疗电器场所;低压漏电;监控

引言:
随着电气化设备在医疗工作中的大规模应用,对于保证电子化设备使用的安全性也有待于提高。电子设备在医疗事故中的使用不仅关乎到工作效果的顺利进行,更是关系到病人的生命安全。在医疗电子设备中,经常性出现的问题就是电子设备的漏电现象,本文主要针对医疗场所中电子化设备的安全适用作了探讨与研究。
一、医疗工作电气设备的使用现状
随着医疗工作水平的提高和现代化技术的深入发展,越来越多的传统医疗设备都采用电子化技术来操控以保证其在医疗工作中更有效地发挥功效。因此,电子化和电气化设备在如今的医疗场所更为常见的,使用范围也比较广泛的。电子化设备的大规模应用不仅提高了各项医疗设备在医疗工作中的工作效率,同时也弥补了许多人手操作设备的弊端,保证了医疗工作得以高效率地进行。电子化和电气化设备在如今的医疗行业中已经逐渐发挥出其巨大的优势性,也迅速地被医疗行业的众多人士所接受。
电子化和电气化设备在现代医疗工作中发挥的积极作用是不可忽视的,然而,同样也不能忽视其客观存在的漏洞与弊端。因为电子技术和电气化的应用环节中不能缺少电流的参与,电流所具有的危险性与医疗工作时刻紧密结合在一起,这也就无形之中增加了医疗工作中可能出现漏电现象的机率,而这些意外一旦发生,所造成的后果是难以估量的。电子化设备给医疗工作带来便利的同时,也埋下了较大的安全隐患。
二、电气设备使用中存在的不足与弊端
2.1.电子化设备存在漏电现象,关系病人的生命安全。电子化和电气化设备在使用的过程中存在的最普遍的意外现象就是漏电现象,电子化和电气化设备在医疗工作的过程中都要接通电流才能够正常的工作,而且很多电子设备在实际医疗工作中都是与病人直接接触的,甚至有些电子设备需要安插到病人体内与病人身体直接连通,而在这个过程中一旦发生漏电现象,那后果是不堪设想的,会对病人的生命安全造成极大的危险,甚至会因为漏电造成病人残疾或是死亡。
2.2电子化设备可能突然失灵,影响紧急工作。电子化和电气化设备在实际使用的过程中的另一个意外现象是突然失灵,因为电子化电气化医疗设备在运行过程中程序与操作复杂性,同时其内部的构造都相对比较复杂,构成的零件也比较多,又因为是电子技术操控,所以在实际操作中就可能因为一点点小的操作失误或是使用不当而造成电子医疗设备故障或失灵,在医疗工作的过程中突然失灵,这会严重影响到医疗工作的进度,不利于医疗工作的安全进行,同时还会对病人的紧急救治任务产生重要负面影响,难以保障医院医疗工作顺利进行。
三、如何有效提高电子设备使用安全性
3.1对所有电子化设备做好漏电保护工作,加强电源绝缘性。针对医疗工作中电子化电气化设备存在的漏电现象,一定要做好事先防范与保护工作。如今在电子设备的生产过程中,都会在容易漏电处加固绝缘性较强的材质以控制漏电现象,因此,在医疗电子设备的生产中,也可以将这一方法广泛应用。在医疗电子设备的易漏点处加固绝缘性较强的材质,保证万一发生漏电的情况下能有效地绝缘,保证电子设备的安全使用,减少因为漏电可能会对病人造成安全隐患的可能性。另外,在电子医疗设备的链接电路中,应事先加装漏电保护系统,在万一发生漏电的情况下,能够在最短时间内地切断电路,停止电子设备的工作,防止漏电对病人和操作人员造成较大的危害。
一定要做好事先防范与保护工作。如今在电子设备的生产过程中,都会在容易漏电处加固绝缘性较强的材质以控制漏电现象,因此,在医疗电子设备的生产中,也可以将这一方法广泛应用。在医疗电子设备的易漏点处加固绝缘性较强的材质,保证万一发生漏电的情况下能有效地绝缘,保证电子设备的安全使用,减少因为漏电可能会对病人造成安全隐患的可能性。另外,在电子医疗设备的链接电路中,应事先加装漏电保护系统,在万一发生漏电的情况下,能够在最短时间内地切断电路,停止电子设备的工作,防止漏电对病人和操作人员造成较大的危害。
3.2做好检查工作,对电子设备的使用工程进行全程监控。防止医疗电子设备在工作过程中出现漏电现象的另一个有效措施是做好前期的全面检查与检测工作。在电子医疗设备正式开始应用于医疗工作之前,应安排专门的检测人员对电子医疗设备进行全方位的监察与维护,查看各个部位的安全性能是否符合运行要求,并及时地检查出电子医疗设备中存在的问题进行检修,防止这些意外在正式工作的过程中发生。另外,在电子医疗设备正式工作的过程中,还要安排专门的人对医疗设备进行全程监测,时刻关注电子医疗设备的使用工作情况,一旦发生漏电现象或是其他意外,要在最短时间内切断电源,立即停止电子设备的工作,才能够有效地应对随时突发的意外现象,减少医疗事故中的人员损伤程度。
4安科瑞为医院安全用电提供的解决方案
4.1安科瑞Acrelcloud-6000安全用电云平台
安科瑞电气推出的安全用电监控云系统采用研发的剩余电流互感器、温度传感器、电气火灾探测器、故障电弧探测器、电气防火限流式保护器和中性安防,对引发电气火灾的主要因素(导线温度、电流、剩余电流、故障电弧等)进行不间断的数据与统计分析,并将发现的各种隐患信息及时推送给学校管理人员,指导学校实现时间的排查和治理,达到潜在电气火灾隐患,实现“防患于未然”的目的。
用户可以利用PC、手机、平板电脑等多种终端实现对平台的访问,查询包括系统信息、实时数据、报记录等在内的各种信息,使用方便。利用该系统为用户提供的低成本服务,能有提升企业的消防管理和电气设备水平,防范重大恶性火灾财产损失、尤其是重大恶性人员伤亡责任的发生。

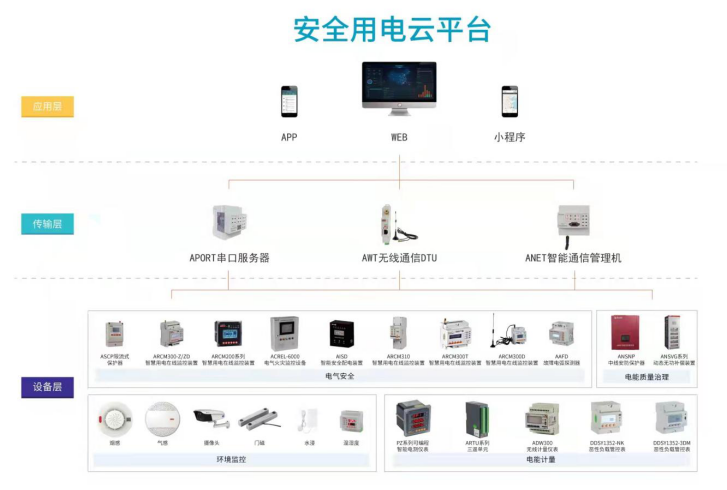

本系统的整体结构如图所示:

4.2硬件配置:
平台服务器:建议按照我方提供配置标准购买,或者客户自己租用阿里云资源。
站控管理层硬件配置:(如申请阿里云可忽略)
现场仪表硬件配置

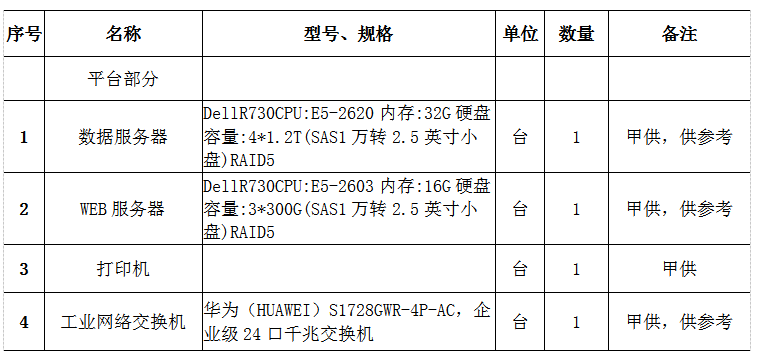

序号 名称 型号、规格 单位 数量 备注
1 剩余电流火灾探测器(2G/4G/NB) ARCM300-Z-4G可以测量剩余电流,温度,电流,电压,功率,频率,GPRS通讯 1 安科瑞
2 漏电流互感器 AKH-0.66L-45

按需 安科瑞
3 线缆温度传感器 ARCM-NTC 按需 安科瑞
4 无线DTU AF-GSM200需加SIM卡 1 安科瑞
5 故障电弧探测器 AAFD-40检测范围0-40A 1 安科瑞
6 电气防火限流式保护器 ASCP200路GPRS额定电流:无线通讯0-63A 1 安科瑞
7 中性安防保护器 监控中性线的漏电流 1 安科瑞






4.2.1现场仪表选型介绍--剩余电流火灾探测器
产品名称 剩余电流火灾探测器
产品型号 ARCM300-Z-4G ARCM200L-Z ARCM200BL
产品外形
产品功能 当电线由于机械损伤、年久失修而导致绝缘层老化破损、负荷大而发热使得绝缘层老化失效等原因,使得绝缘性能下降,导致电线与大地之间有不正常的电流通过,这种现象就是漏电,也称为“剩余电流”。泄漏电流流入接地点处形成发热现象,当流入接地点周围有易燃物时,经长期高温累积作用便会产生燃烧现象从而引发火灾。ARCM系列电气火灾探测器可对配电回路的剩余电流、导线温度等火灾危险参数实施监控和管理,集成度高,体积小巧,安装方便,防范因泄漏电流而导致的电气火灾。
4.2.2现场仪表选型--故障电弧探测器
产品名称 故障电弧探测器
产品型号 AAFD-40 AAFD-MU集中显示+传感器
产品外形
产品功能 故障电弧集中显示单元对接入线路中的故障电弧传感器进行统一检测。故障电弧传感器可以对故障电弧(包括故障并联电弧、故障串联电弧)进行有效的检测,当检测到线路中存在引起火灾的故障电弧时,显示单元可以进行现场的声光报警,并将报警信息传输给电气火灾监控设备。集中显示单元可同时通过对配电回路的剩余电流、导线温度等火灾危险参数实施监控和管理。
故障电弧集中显示单元适用于工业与民用建筑中10KW及其以下的电气线路,其保护线路长度不宜大于100米。产品遵循国标GB14287.4-2014,可适用于养老院、学校、商业建筑、宾馆、工厂、库房、图书馆、办公室、家庭住宅、以及娱乐场所等。


4.2.3现场仪表选型--电气防火限流式保护器
产品名称 电气防火限流式保护器
产品型号 ASCP200-20D ASCP200-40B ASCP200-63D
产品外形
产品功能 当低压配电回路发生短路故障时,ASCP200电气防火限流式保护器能以微秒级速度快速(<150μs)限制短路电流以实现灭弧保护,从而能显著减少电气火灾事故,有效克服传统断路器、空气开关和监控设备存在的短路电流大、切断短路电流时间长、短路时产生的电弧火花大,以及使用寿命短等弊端.
4.2.4现场仪表选型中性安防保护器
中性线的定义:三相电的星形接法是把每一相电源或负载的一端都接在中性点上,将中性点
引出的这条线叫中性线,这样就形成三相四线制或者五线制。也可不引出,形成三相三线制。现
在的低压配电线路,采用最多的是三相四线制,其中的三条线路分别用A、B、C代表三相,另一条中性线用N代表。

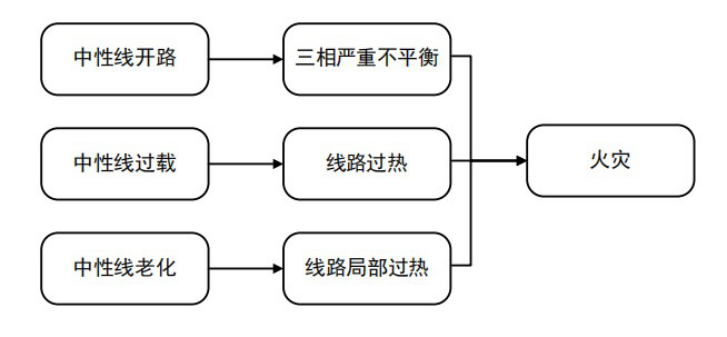

在三相四线制或五线制供电系统运行过程中,中性线引发火灾事故主要通过三种途径:
A.中性线长期过载导致中性线绝缘层老化,最后使得绝缘层燃烧引发火灾;
B.中性线故障使中性线开路,导致三相电严重不平衡,烧毁电气设备引发火灾。
C.中性线老化使线路局部过热,导致中性线绝缘层老化,最后使得绝缘层燃烧引发火灾。

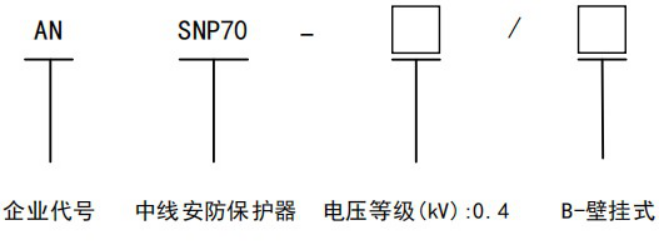

1)产品型号

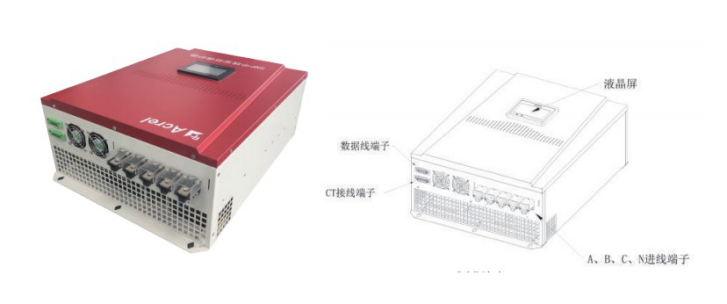

2)模块接口示意

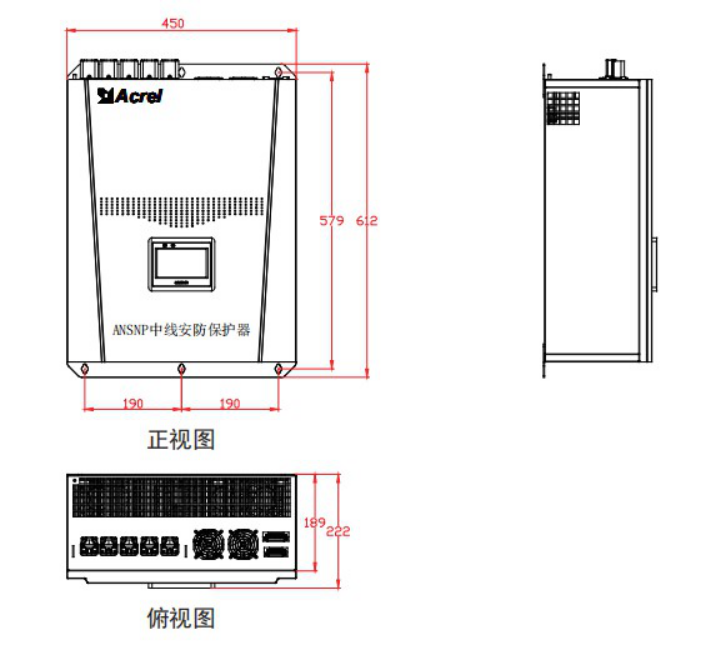

3)产品尺寸


规格型号 中性线输出电流(A) 外形尺寸(mm) 定位孔间距(mm)
ANSNP70-0.4/B

0-200 深度(W) 宽度(D) 高度(H) 纵向 横向
450 222 612 579 190*2

五、总结
电气化和电子化设备在医疗工作中大规模应用的趋势是势不可挡的,这也是科学技术发展,医疗水平进步的必然趋势。然而尽管有高科技的保证,但电子化设备是在电流与人工之间的配合下应用于医疗工作,其应用过程中始终不可避免地存在着一定的问题,因此只有通过严格地监测电子设备在医疗工作中的使用情况,争取将意外发生的机率降低到最小,才能够最大程度地保证电子设备的安全使用,对医疗工作发挥更大的作用。

参考文献:
[1]吴佳倩.医疗电气场所的低压漏电保护与监控[D].上海交通大学,2011.
[2]王尧.复杂波形条件下剩余电流检测技术研究[D].河北工业大学,2012.
[3]方威.矿井供电系统选择性漏电保护理论及其应用研究[D].江苏大学,2009.
[4]李蔚.建筑电气设计易错问题评析[J].智能建筑电气技术,2010,01:4-11.
[5]刘莉馨.关于医院建筑电气设计的相关要点[J].智能建筑电气技术,2010,03:25-30.
[6]姚洁.医疗电气场所的低压漏电保护与监控.
[7]安科瑞企业微电网设计与应用手册,2020.06版.
张双,女,本科,安科瑞电气股份有限公司,主要研究方向为医院安全用电云平台系统的研发与应用, Email:2885039098@qq.com,手机:13916280434(同微信)
