电气火灾监控系统在上海中共一大会址纪念馆的应用
时间: 2022-01-07 15:33 发布人:admin
安科瑞电气股份有限公司  上海嘉定
【摘要】: Acrel-6000/B3型电气火灾监控设备采用壁挂式结构,采用集中式、模块化设计,具有功能强、安全性高、设置灵活等特点。系统采用7寸工业平板电脑,采用Windonws CE系统,可支持Acrel-6000/B3电气火灾监控软件,打印机可打印系统所有报警、故障及各类操作的汉字信息,具有管理、查看、报警、打印等多项功能。
《火灾自动报警设计规范》GB50116-2014中已经明确将电气火灾监控系统纳入建筑防火强条。所以本文针对电气火灾监控系统的应用范围及其功能做些阐述,本项目主要采用仪表型号为ARCM-L组合式电气火灾探测器。
【关键词】:Acrel-6000/B3;电气火灾监控设备;电气火灾探测器;

0 . 前言
通用的电工产品如过流过载保护电器用于执行操作和实施保护,能够防止由线间金属性短路故障和长时间过载发热或接地电弧性短路故障(漏电)引发的电气火灾,但基本上属于被动预防。特别是对于线间端子或线路发热温度缓慢升高,或泄漏电流缓慢增大而引发的金属性短路或过载故障或接地电弧性故障,不能提早有效防范。因为传统的电工保护产品都是在一定的参数下动作的,如果故障电流达不到保护开关的整定值,那么保护开关就不会动作。工程实践中,如果设计、安装错误或粗心大意,导致电工保护产品不匹配或施工质量差,则存在这种电气故障的风险就比较大。有必要对这种电气故障进行监控、预警,因此电气火灾监控系统应运而生。

1. 项目介绍

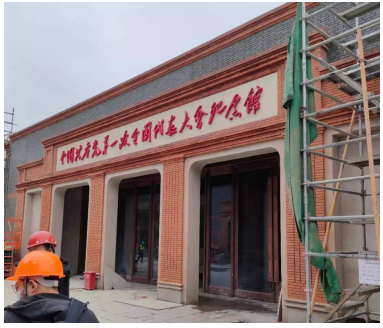

中国共产党第一次全国代表大会会址纪念馆,简称中共一大会址。会址位于上海市黄浦区黄陂南路374号,是一幢沿街砖木结构一底一楼旧式石库门住宅建筑,坐北朝南。

1.1 项目需求
①电气火灾监控主机功能:
监控设备应能接收来自电气火灾监控探测器的监控报警信号,并在10s内发出声、光报警信号,指示报警部位,显示报警时间,并予以保持,直至监控设备手动复位。
具备消音及消音指示功能,当有报警或故障时声讯号可恢复输出,方便现场调试和维护
②监控功能
监控设备应至少设有两级操作级别,第一级(最低级别)只允许消除声报警信号和查询信息。进入二级以上操作级别应采用钥匙或操作密码,用于进入高操作级别的钥匙或密码可用于进入低操作级别,但用于进入低操作级别的钥匙或密码不能用于进入高操作级别。
③易操作、易维护
操作页面采用图形化的显示方式,直观地展现了各电气火灾监控探测器的工作状态,操作界面简单、方便,软件运行稳定可靠,具有良好的扩展性和可维护性。
④报警记录存储查询功能
当回路探测器发生漏电、超温报警或回路通讯故障、设备电源故障时,将报警部位、故障信息、报警时间等信息存储在数据库中,当报警解除、排除故障时,同样予以记录。历史数据提供多种便捷、快速的查询方法。

2. 现场项目应用产品简介
2.1 Acrel-6000电气火灾监控系统
Acrel-6000电气火灾监控系统是用于接收剩余电流式电气火灾监控探测器等现场设备信号,以实现对被保护电气线路的报警、监视、控制、管理的运行于计算机的工业级硬件/软件系统。本系统适用于智能楼宇、高层公寓、宾馆、饭店、商厦、工矿企业、重点消防单位以及石油化工、文教卫生、金融、电信等领域,对分散在建筑内的探测器进行遥测、遥调、遥控、遥信,方便实现监控与管理。该系统主要应用于大型商场、生活小区、工矿企业、办公大楼、商场酒店等场所。

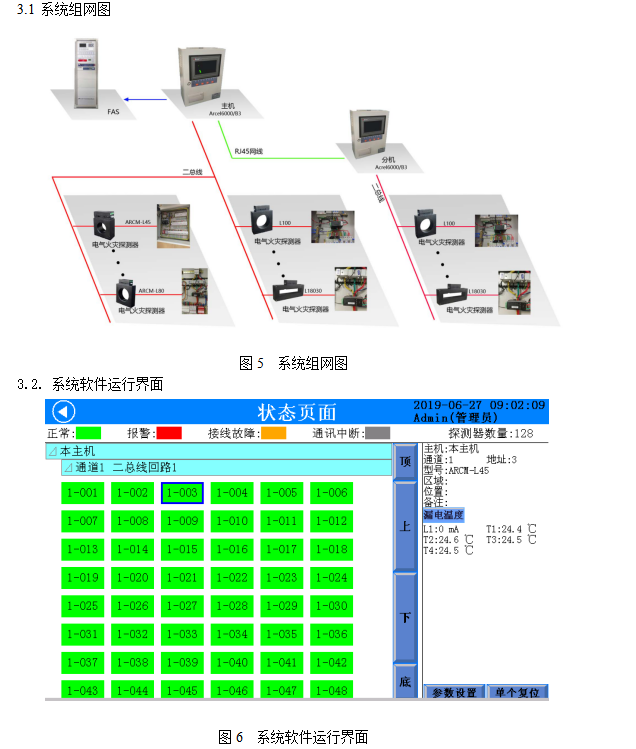

Acrel-6000电气火灾监控系统由Acrel-6000/B3型电气火灾监控设备、ARCM-L系列型电气火灾监控探测器。系统各设备之间均采用二总线进行连接,施工布线简单方便。
2.2 Acrel-6000/B3电气火灾监控设备

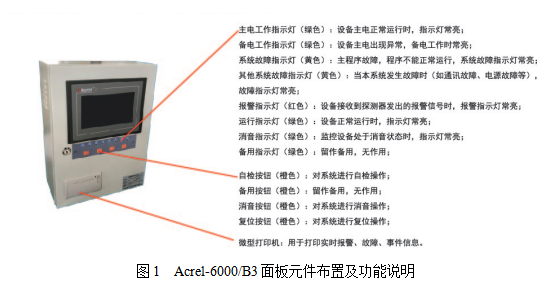

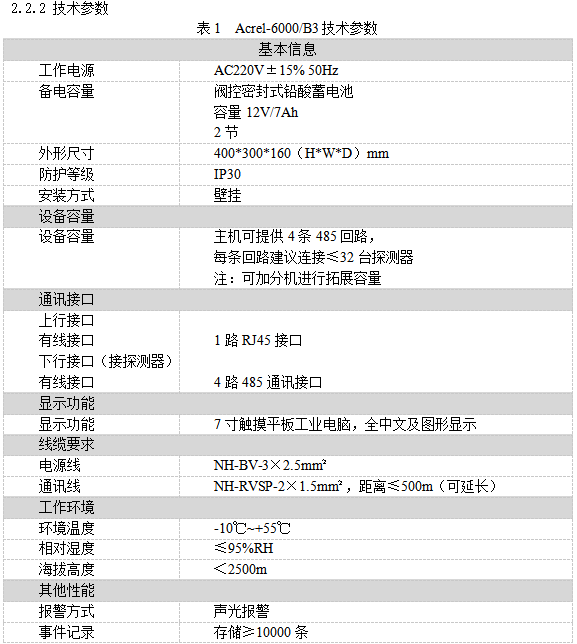

2.2.1 面板元件布置及功能说明

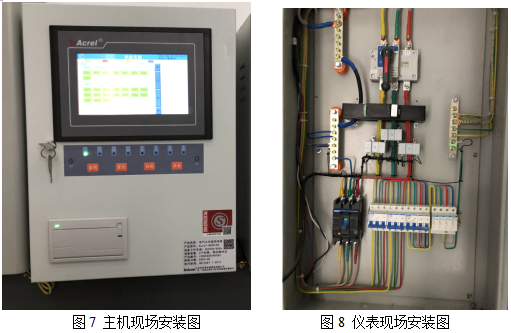

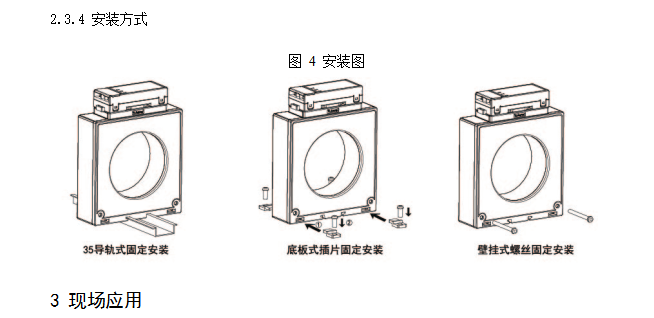

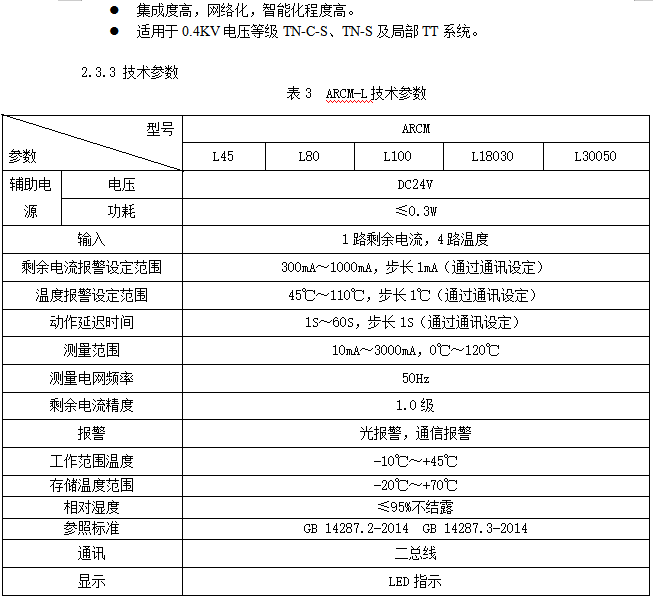

3.3设备现场应用照片

4. 结束语
电气火灾监控系统是一种电气火灾的早期预警系统,当线路或设备发生故障时能够及时检测出泄漏电流变化,并准确地给出预警或报警信号,将电气火灾扼杀在萌芽状态。从预防做起,时刻防范,安全无小事,生命重于山。

参考文献
[1].周中.电力仪表在大型公共建筑电能分项计量中的应用[J].现代建筑电气2010.6
[2].安科瑞电气股份有限公司产品选型手册.2021.01
[3].GB50116-2014 建筑设计防火规范[S].
[4].GB14287-2014 电气火灾监控系统[S].
