安科瑞电气股份有限公司 上海嘉定 202112
摘要：随着我国经济建设的迅速发展和人民生活水平的不断提高，对电力的需求量越来越大，同时，因电器引发的火灾也逐渐增多。而公众聚集场所作为人们生活和工作的主要场所，存在着大量的电器隐患，威胁着人们的生面安全。
关键词：公共聚集场所；火灾
0：概述
电气火灾发生的原因有很多，有的火灾是由于电气线路、负载过负荷或线路短路、接触不良以及累计、静电等原因引起的，有的火灾是人为因素造成的，如违规操作，疏忽管理等。从电气防火管理的角度看，电气设备质量不高、使用者的安全意识不强、电气设备和电气线路安装使用不当、保养不良是造成电气火灾的主要原因。
1：公共聚集场所常见电气线路火灾隐患
1）由于电气故障所引发的电气隐患：①电弧性短路。电气短路有两类，一类是金属性短路，另一类是电弧性短路。第一类的短路点因高温而熔融，短路电流大，线路能产生高温。后一类短路是由于短路点未被焊死而是迸发电弧或电火花，短路电流不大，电弧会持续存在。②过载电气火灾隐患。电气设备、导线的负荷超过它的额定值是，称为过载，长时间超载20%,就会使电气设备、导线温度升高，加速绝缘材料老化，温度超过允许值，附近又有可燃物，就可能引发火灾。③电气线路中的谐波电流。公共聚集场所内非线性负荷的电气设备日益增多，这类设备的负荷电流存在多次谐波电流，谐波电流使电能生产、传输和利用的效率降低，使变压器的效率降低，影响线路的运行稳定，增加输电线路损耗谐波电流会使用电器内部元件温度升高，严重甚至损坏电气设备。④线路漏电起火。在近年来的电器事故种，由于配电系统漏电所引起的占到了50%以上，而此类电器事故的直接后果绝大多数使引起火灾。
2） 敷设方式所引发的电气隐患：有些公共聚集场所室内的电气线路明敷时，线路未穿管保护，导致导线外露。公共聚集场所内存在大量可燃装修，在暗敷时有用电设备直接安装螺线于可燃夹板内，未使用非燃材料做隔热保护。
3）由于管理问题所引发的电气隐患：①部分公众聚集场所违反安规使用电气设备，乱拉乱接临时线路，这些用电设备电源线布置在易燃的材料种，用电设备长期满负荷或超负荷运行，容易将这些可燃物烤热引发火灾。②公众聚集场所存在供电线路种的接头。开关节点和连接处接触不良，造成接触电阻过大，引起节点处热量剧增，使导线外皮或易燃物起火。③隔热、散热措施不规范。部分公众聚集场所隔热、散热防火措施在工程中实施不到位。
2.公共聚集场所预防火灾的技术措施
1）防止漏电，应积极推广应用带漏电保护功能的断路器。
2）改造老旧线路，消除电气火灾对于年代就远 的老化线路应使用铜芯线缆进线更新。
3）在电源总进线开关上增加速断短路保护装置。
4）线路穿金属管/槽保护，不可使导线外露。
5）公共聚集场所内用电设备注意散热和维修，避免故障发生。
6）照明设备距周围可燃物的距离，应符合照明设备高温表面与可燃物的安全间距，避免照明系统长时间发热而烤燃可燃物。
3. ASCP200-1型电气防火限流式保护器
3.1.概述
ASCP200-1型电气防火限流式保护器可有效克服传统断路器存在的短路电流大、动作时间长、短路电弧大、使用寿命短等弊端。发生短路故障时，能以微秒级速度快速限制短路电流以实现灭弧保护，从而能显著减少电气火灾事故，保障使用场所人员和财产的安全。
3.2.功能特点
1)短路限流：当线路发生短路故障时，能在150us内实现快速限流保护，抑制因短路电流过大所引起的电气火灾事故。
2)过载限流：当被保护线路的电流超过额定电流，线路过载且过载持续时间超过设定时间（3-60秒）时，保护器进行限流保护。
3)超温限流：当保护器的内部元器件温度超过设定值时，产品启动超温限流保护功能，防止因温度过高造成产品损坏。
4)过/欠压保护：当保护器检测到线路电压欠压或过压时，保护器发出声光报警信号，可预先设置是否启动限流保护。
5)线缆温度监测：当被监测线缆温度超过报警设定值时，保护器发出声光报警信号，可预先设置是否启动限流保护。
6) 漏电流监测：当被监测的线路漏电超过报警设定值时，保护器发出声光报警信号，可预先设置是否启动限流保护。
7)通讯功能：具有1路RS485接口，1路2G无线通讯，可以将数据发送到后台监控系统，实现远程监控。监控后台可以是安科瑞Acrel-6000/B电气火灾监控主机，也可以是安科瑞Acrel-6000安全云平台，或第三方监控软件或平台。

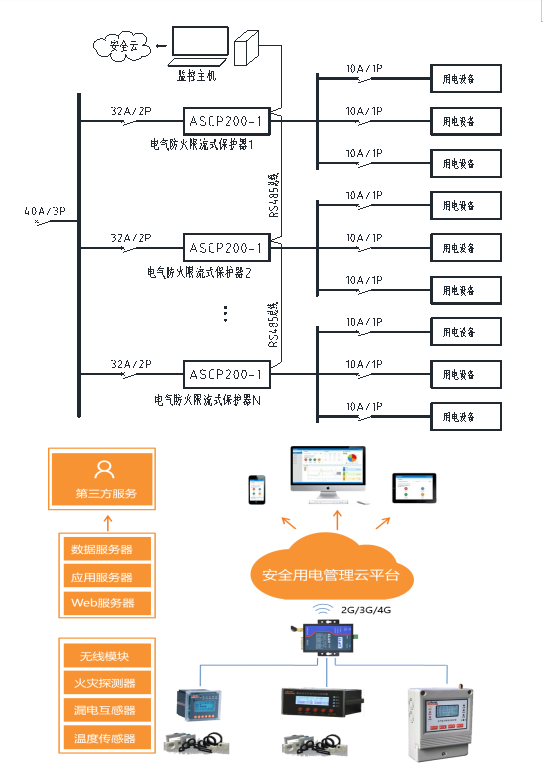

3.3.应用系统图
3.4相关标准和地方通告
·DGJ08-2048-2016《民用建筑电气防火设计规程》中的要求：
第5.4.8条 电气防火限流式保护器应符合下列规定：
应满足现行标准《电气火灾监控系统》GB14287.6中相关规定；
应设置在末端配电箱的进线开关下侧，其额定电流值应与进线回路保护开关一致；
租售式商场商铺、批发市场、集贸市场、甲乙丙类危险器库房等场所的末端配电箱应设置电气防火限流式保护器；
幼儿园、老年人建筑、集中宿舍及电动车充电站等场所的末端配电箱宜设置电气防火限流式保护器。
·DB11/791-2011《北京市地方标准 文物建筑消防设施设置规范》中要求：
第9.2.1条 文物建筑内的低压配电线路应设置电气火灾监控系统，其产品应符合GB14827的要求。重要用电设备的电源接入处宜设置限流式断路保护装置。
·标准GB14287.6《电气火灾监控系统 第6部分：电气防火限流式保护器（征求意见稿）》
·《上海市电气火灾综合治理工作导则》：
第7.1条：推广应用电气防火限流式保护器，用于电气短路、电线过载发热情况下快速切断故障电路。
·《长沙高新区电动自行车集中充电棚设置安装实施规定》：
第二条：住宅小区设置电动自行车集中停放场所应具备定时充电、自动断电、故障报警、电气火灾监控和可视监控、带有灭弧式短路保护等功能的智能充电控制设施设备···
4.结语
电气火灾的发生是多种多样的，但根据电气火灾特点，在严格按照现行标准进行设计、施工，在防控措施上通过采用有针对性保护等技术手段，从技术防范措施和监督管理方面，就可以有效预防和控制公共聚集场所电气火灾事故发生。
参考文献
[1] 企业微电网设计与应用手册.2020.6
[2]赵永代. 谈人员密集场所预防电气火灾的技术措施[C]// 中国消防协会电气防火专业委员会电气防火学术会议. 2008.
[3]傅强. 公众聚集场所电气火灾隐患的危害及整治[J]. 科学技术创新, 2012(22):47-47.
